超表面设计困境与 武汉二元科技的破局之道

武汉二元科技有限公司作为光学领域的领军企业，多年始终致力于光学领域的创新与研发。近期，公司在超表面设计领域实现了全新突破，依托自主研发的OAS光学软件，可以定制化设计出性能卓越的超表面结构。

公司专注于为客户提供涵盖设计、仿真及加工的全流程解决方案，有效规避各环节衔接风险。该方案不仅能大幅缩短产品研发周期，更能突破传统光学元件的性能瓶颈，为客户实现在通信、传感、成像等多个领域的技术升级，提供更高效、灵活的系统性支持。

超表面的多元应用，赋能多领域发展

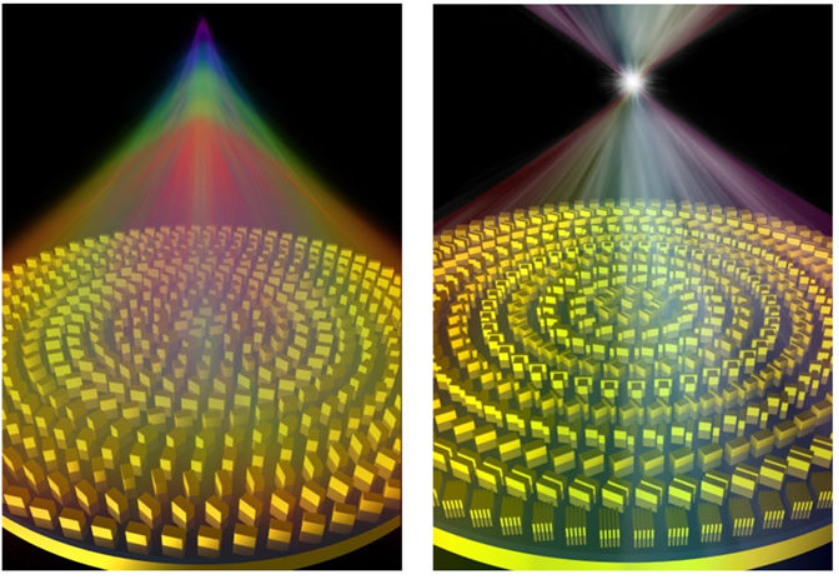

超表面，作为一种由亚波长结构组成的二维超材料，正引领着光学领域的变革。其凭借精密设计的纳米结构，能够对光波的相位、振幅、偏振等特性进行灵活调控，在光学领域展现出巨大的应用潜力。

（一）超透镜：重塑光学系统形态

超表面可制成微米级厚度的超薄、平面化透镜，替代传统曲面透镜，显著缩小光学系统体积。华为等公司已在手机摄像头中尝试应用，Meta 等企业也在 AR/VR 设备中探索相关技术，以提升产品舒适度。此外，超表面还能实现多焦点与宽波段成像，满足显微成像和天文观测等特殊需求。

（二）光谱调控与增强：提升光学性能

超表面通过纳米结构设计，精确控制光与物质相互作用，实现光谱调控与增强。如与量子点结合提高荧光发射强度，基于表面等离激元共振增强拉曼散射信号，在生物医学检测、光通信等领域前景广阔。

（三）偏振调控与检测：精准光信号处理

超表面能对光的偏振态精确调控与检测。通过设计纳米结构单元，实现偏振态转换；基于超表面的片上偏振分析仪，可反推入射光偏振参数，在光通信、光学成像等领域价值显著。

（四）多领域创新应用

除上述应用外，超表面在光学隐身与伪装、偏振调控与检测、光谱调控与增强、动态可调超表面、量子光学应用以及消费电子与显示技术等方面均有出色表现，不断为各行业带来新的发展机遇。

选择我们，开启光学创新新征程

武汉二元科技始终以客户需求为导向，为客户提供 7×24小时的技术支持服务，通过全流程技术方案的优质保障，实现从技术研发到落地应用的无缝衔接，助力客户在激烈的市场竞争中抢占先机，携手共创行业新高度。

尊敬的客户，若您有超表面领域的相关需求，请您通过下列官方渠道与我们联系，以便我们为您提供专业的产品信息和咨询服务。
联系人：王经理
手机号：13397121597
扫一扫加微信咨询：
