简介

马赫曾德干涉仪作为经典分振幅干涉装置，在光学测量、流体力学流场诊断、光学元件质量检测等领域具有不可替代的作用。借助 OAS 光学软件对该干涉仪进行仿真，可突破物理实验中环境干扰、设备调试复杂等限制，实现干涉过程的可视化模拟与精准分析，为相关领域的实验设计、参数优化及理论验证提供高效支撑。

案例设置与操作

光源参数设置

在 OAS 软件的光源设置模块中，本次案例选用高斯光束光源，其核心参数配置如下：束腰半径设定为 250mm，满足大口径干涉实验对光束覆盖范围的需求；波长选取 0.6328μm（氦氖激光典型波长），该波长在可见光范围内，兼具良好的相干性与易观测性，可有效减少环境杂散光对干涉效果的干扰。软件支持对光源相位、偏振态等附加参数的自定义调节，本次案例采用默认偏振态以聚焦核心干涉现象。

光束追迹序列配置

为确保光束按马赫曾德干涉仪的光路路径传播并最终汇聚于探测平面，在 OAS 软件的光束追迹模块中完成以下关键设置：首先，依据干涉仪结构添加分束器、反射镜等光学元件，并精准定义各元件的位置坐标与角度参数，保证光束能够实现稳定的分束与合束。
其次，设置光束的传播步长与追迹精度，平衡仿真效率与结果准确性；最后，指定探测平面的位置（定义为 “探测平面 Y”），并配置探测平面的采样点数与数据记录格式，确保能够完整捕捉干涉条纹的细节信息。具体的元件参数与追迹参数可通过打开案例文件进行查看与调整。

干涉条纹观测与结果分析

完成光源与光束追迹设置后，启动 OAS 软件的光路仿真功能，软件将自动按照预设参数进行光束追迹与干涉计算。仿真结束后，在软件的 “探测器窗口” 中可直接查看生成的干涉条纹图像。
从观测结果来看，干涉条纹呈现出均匀的平行等间距分布，符合马赫曾德干涉仪在理想条件下的干涉特性，验证了本次光路设置的合理性与准确性。此外，通过软件的数据分析功能，还可对干涉条纹的间距、对比度等参数进行定量测量，若需进一步研究外界因素（如温度、振动）对干涉条纹的影响，可在软件中添加相应的扰动模型，开展更贴近实际应用场景的仿真分析。

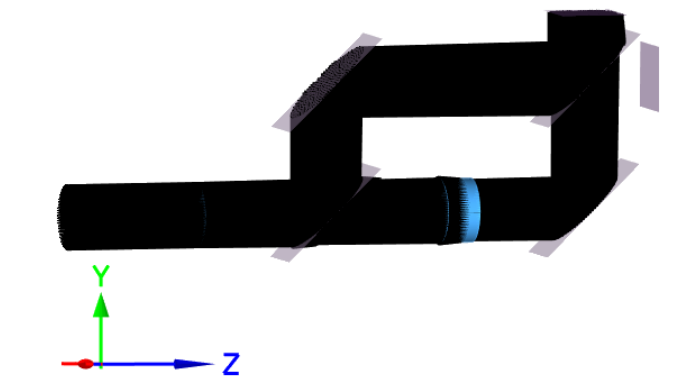

马赫曾德干涉仪-Y的三维追迹图

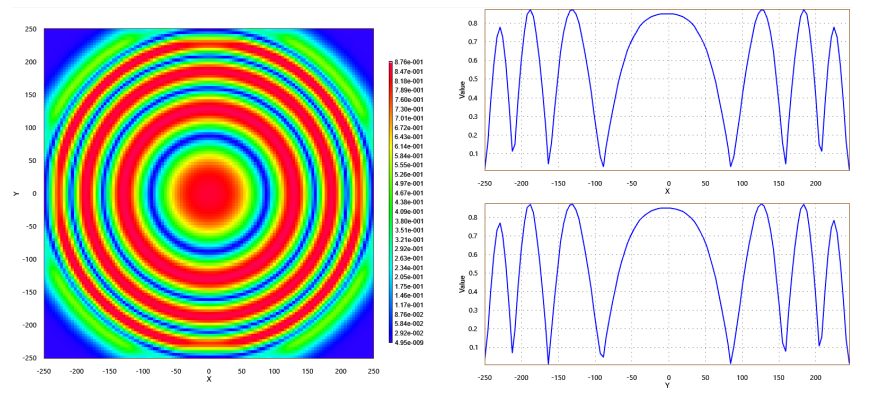

马赫曾德干涉仪-Y的探测器结果图

总结

OAS 光学软件凭借直观的界面操作、精准的光学计算模型与丰富的结果分析功能，为马赫曾德干涉仪等光学系统的仿真提供了高效工具。无论是基础光学实验教学，还是复杂光学设备的研发设计，均可借助该软件降低实验成本、缩短研发周期。
