简介

在微型投影、显示设备及广告标识等领域，MLA 投影灯凭借小尺寸、高亮度的优势成为关键器件。其借助微透镜阵列（MLA）与超焦距原理，实现高效投影，而精准设计需依托光学仿真工具。OAS 光学软件以强大的微结构建模与光场分析能力，为 MLA 投影灯的性能优化提供可靠技术支撑。

案例设置与操作

模型构建

利用 OAS 软件的阵列建模功能，精准构建三阵列核心结构：将聚光透镜阵列设为六边形单元排布，输入曲率半径、厚度等关键参数；底片阵列定义为带品牌标识的光线遮挡元件，投影透镜阵列采用低色散光学玻璃。通过软件内置材料库调用光学常数数据，同步设置温度系数参数以模拟环境影响。

光线追迹

启用非序列追迹模式，模拟光线在阵列间的反射、折射及能量损耗，通过 100 万条蒙特卡罗光线采样，获取投影面照度分布数据。利用照度探测器工具直观呈现光斑均匀性，定位因透镜边缘散射导致的暗区问题，为结构优化提供数据支撑。

参数配置

将聚光透镜阵列的曲率半径与单元间距设为优化变量，以 “投影均匀性最大化、系统体积最小化” 为目标函数，启动自动迭代优化。OAS 通过 Sobol 采样算法快速收敛，最终确定最优参数组合，使边缘与中心照度差缩小至 15% 以内。

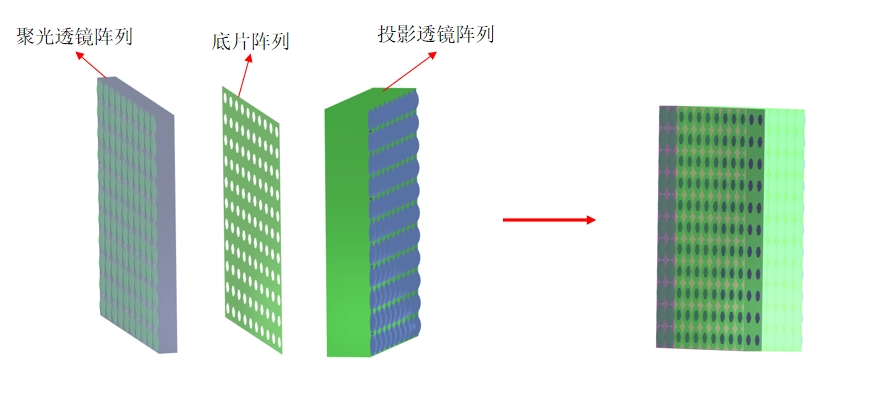

MLA投影灯光学系统建模图

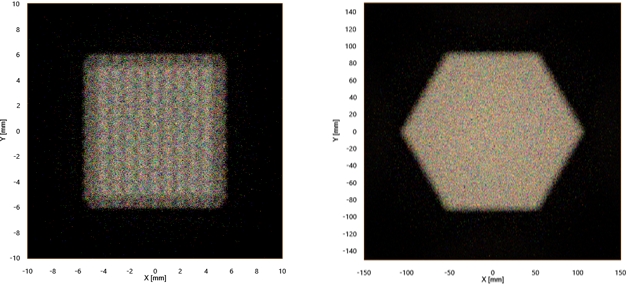

MLA投影灯颜色探测器结果图

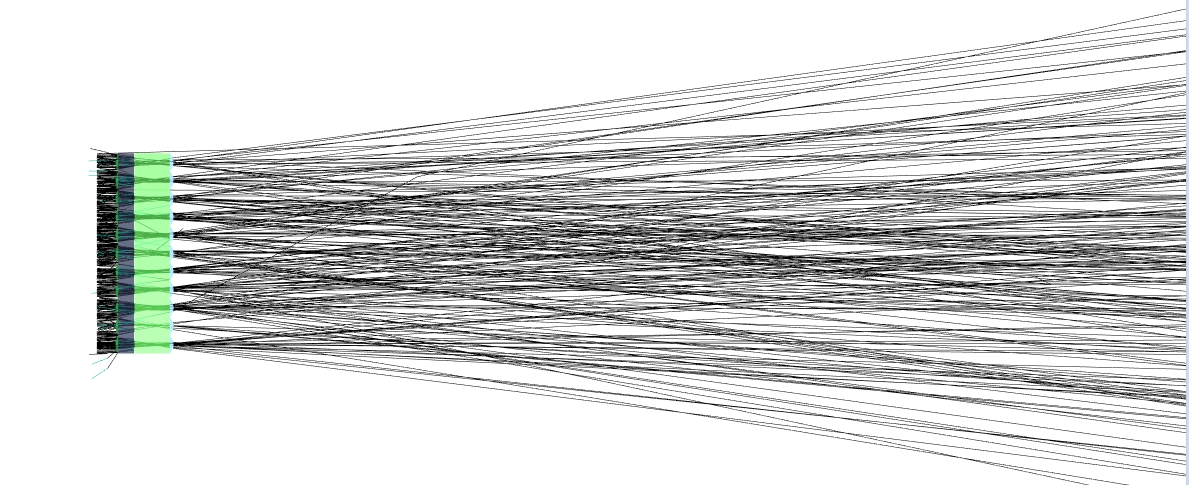

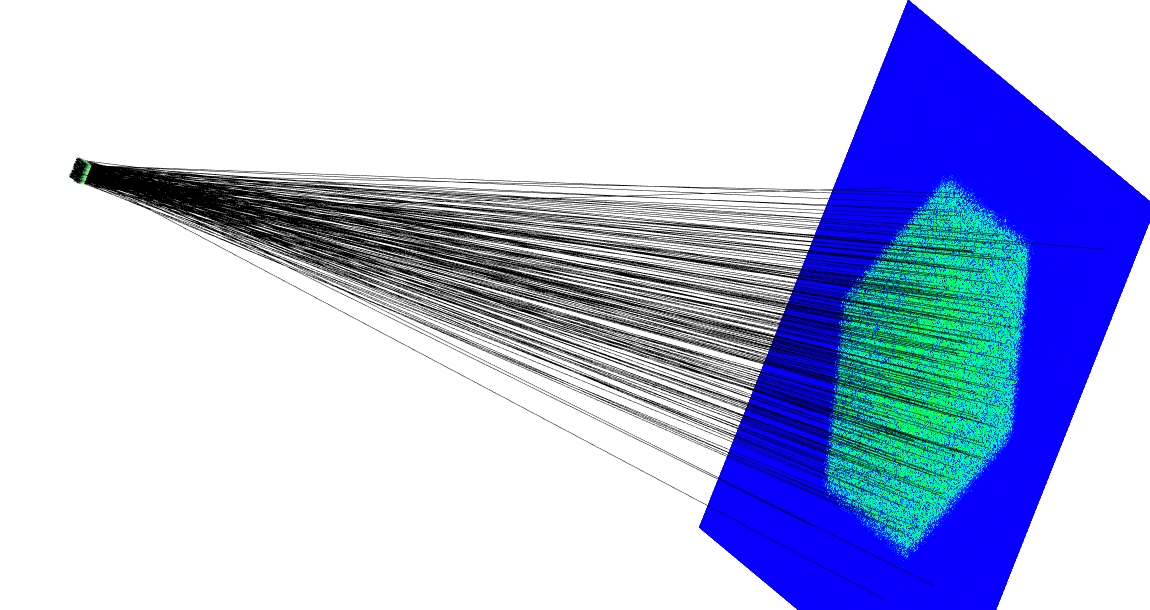

MLA投影灯三维追迹图

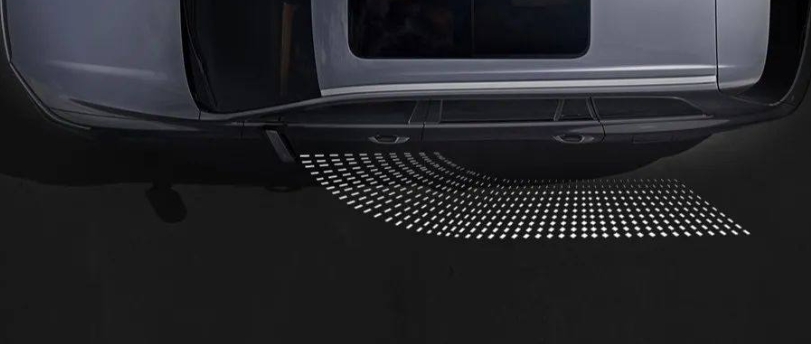

MLA投影灯用于光毯

总结

该案例验证了 OAS 在MLA 投影灯设计中的优势，其序列 / 非序列混合仿真能力与参数优化引擎，为 MLA 投影灯的性能升级与成本控制提供了高效解决方案，技术可广泛应用于至智能车灯、AR 投影等前沿领域。
