简介

投影物镜作为光刻、投影显示等领域的核心光学成像系统，由前级聚光、中继像差校正及后级投影多组透镜单元构成，通过多级光线会聚与像差校正消除球差、色差等畸变，实现大视场、高分辨率的清晰成像，其成像精度与畸变控制能力直接决定终端设备的性能表现，需严格满足高精度光学系统的设计标准。本项目基于 OAS 光学软件，通过几何与波动光学跨尺度仿真、光机一体化建模及多维度性能优化，构建高性能投影物镜方案，突破传统设计中像差耦合、杂散光干扰等核心瓶颈。

案例设置与操作

模型构建

依托 OAS 光学元件数据库，精准导入透镜组、光学支架等核心组件参数，快速搭建投影物镜完整光学模型。利用软件内置轻量化 CAD 核心，实现光学透镜与机械结构的一体化建模，支持参数化与自由建模双模式，精准控制透镜间距、面形公差至微米级，避免机械结构对光路的遮挡与干扰，保障光学系统与机械结构的适配性与稳定性。

参数配置

以高分辨率、低畸变及大视场为核心设计目标，针对性设定光学性能、结构适配、场景应用等关键参数。通过 OAS 实时光路预览功能，动态观测不同参数下的光路传播状态，实时优化透镜面形、曲率及组间排布方式，确保在光学系统紧凑设计的基础上，满足光刻、投影显示等不同场景的成像需求。

性能优化

通过 OAS 专项功能针对性解决投影物镜传统设计痛点：针对多组透镜引发的像差耦合问题，启用软件像差自动校正与多配置优化算法，结合 MTF、点列图、波前图等专业像质评估工具，优化透镜材质组合与面形参数，实现球差、色差的精准校正，显著提升边缘视场成像清晰度；

针对系统内鬼像、散射等杂散光干扰，利用杂散光分析模块识别光学表面反射、支架散射等干扰源，优化透镜增透膜层设计并增设遮光结构，有效降低杂散光对成像对比度的影响；针对高数值孔径设计下的波动光学效应，通过 OAS 波动光学模块实现偏振光线追迹与电场振幅、相位分析，精准模拟亚波长衍射效应，保障高分辨率成像需求。

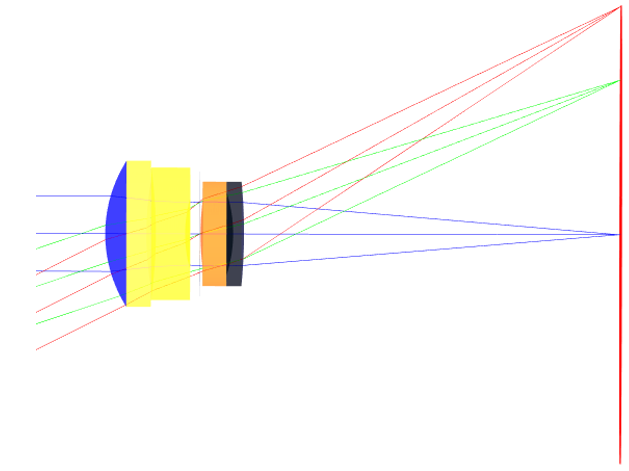

投影物镜

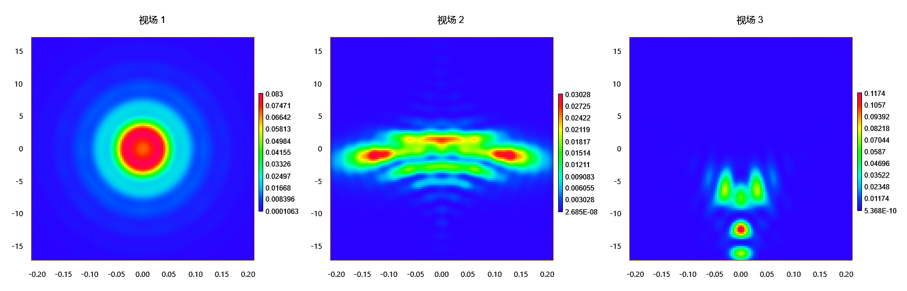

惠更斯PSF

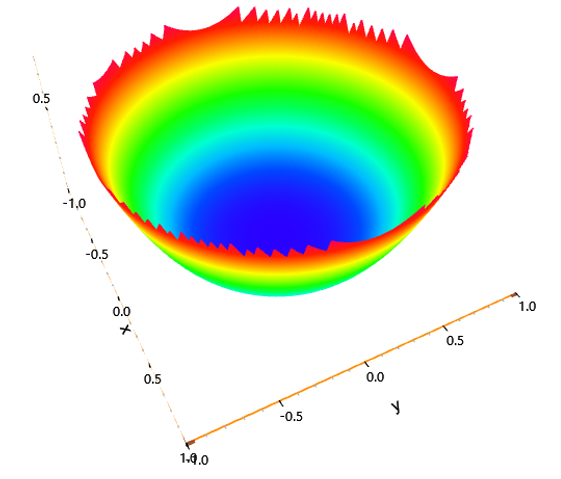

波前图

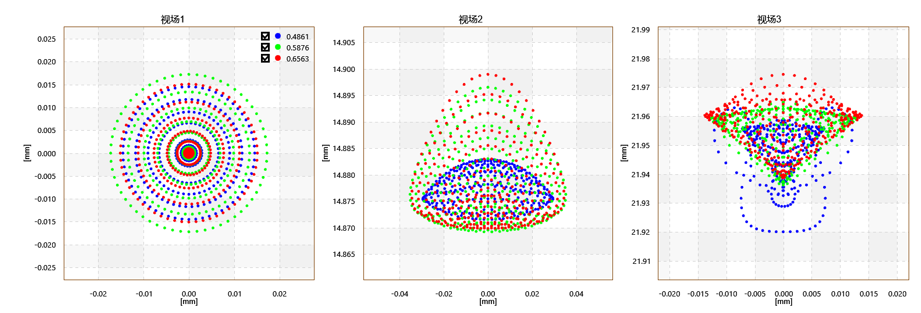

点列图

总结

本案例通过 OAS 光学软件的光机一体化建模、多目标像差校正与杂散光优化功能，成功突破紧凑型望远镜传统设计的核心瓶颈。相较于传统设计流程，OAS 的高精度跨尺度仿真能力大幅缩短了研发周期，降低了原型制作与调试成本，验证了方案的可靠性与实用性。该方案为紧凑型望远镜的轻量化升级与成像性能提升提供了高效、精准的技术支撑，助力便携观测类光学设备的持续迭代与创新。
