在光学显微成像与光刻系统的竞技场里，追求更高分辨率就像一场没有终点的马拉松。提升数值孔径（NA）是最直接的“提速”手段，但当 NA 突破 0.7，甚至逼近 0.95 的极限时，一个常被经典理论“冷落”的物理效应开始强势登场——光的偏振态正在悄悄重塑聚焦光斑的形态。

如果你还在用标量衍射理论分析高 NA 系统，可能会发现仿真结果与实验数据“闹别扭”。别急着怀疑设备，问题可能出在你忽略了偏振这位“隐形导演”。本文基于 OAS 光学软件的完整复现，带你看看高 NA 下偏振弯曲如何让对称的艾里斑“变形”，甚至凭空变出垂直于入射偏振方向的“暗线”。

01/标量理论的“舒适区”与边界

经典傅里叶光学告诉我们：透镜焦平面上的光场，本质上是入射光瞳处光场的傅里叶变换。均匀平面波照明下，聚焦光斑是熟悉的艾里斑；高斯光束则得到另一个高斯分布。这套标量理论在中等数值孔径（如 NA < 0.2）系统中堪称“万能钥匙”，原因很简单：

• 光线偏折角度小：电场和磁场矢量在透镜前后几乎“原地踏步”，每个点只需一个标量振幅就能描述；

• 积分计算友好：会聚波前分解为平面波的积分，可通过驻相近似轻松归结为傅里叶变换。

但当 NA 飙升至 0.7 以上，甚至达到 0.966 时，上述两个前提同时“罢工”。光线以超过 75° 的陡峭角度会聚到焦点，电磁场矢量方向发生剧烈旋转；同时，驻相近似需要引入一种“压缩”变换——出射光瞳处半径为ftanθ的分布，必须映射到半径为fsinθ的球面上。对于高 NA 系统，tanθ与sinθ的差异已无法忽视，这种压缩操作直接改写了平面波谱的权重分布。

简单来说：标量理论认为光斑只与振幅分布有关，但在高 NA 下，偏振态会主动“动手”重塑光斑形状。

02/偏振矢量的弯曲：直观但深刻的物理图像

当一束线偏振光穿过高数值孔径的透镜时，不同方向的光线会经历完全不同的“命运”。想象一束原本只在一个方向（比如水平方向）振动的光，进入透镜后，靠近边缘的光线被大幅度弯折，它们的偏振方向也会跟着“转身”。

图 1 生动地展示了这一点：透镜顶部的一条光线，原本只有水平（X）方向的振动，出射后竟然“长出了”竖直（Z）方向的分量；而位于侧面（YZ 平面内）的光线，则依然保持纯粹的水平振动。至于其他方向的光线，它们更“花心”——同时贡献出水平、垂直和纵深三个方向的振动。

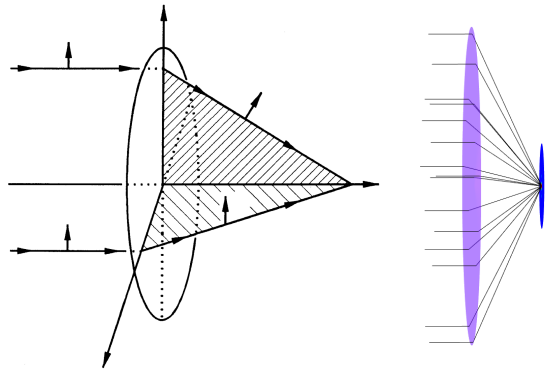

图1 （左）高数值孔径透镜对线偏振光的聚焦，从透视图展示了偏振矢量的弯曲情况；（右）OAS软件中的高数值孔径透镜的模型

这种偏振方向的改变，可以用一个简单的几何图像来理解：把入射光的偏振分解成两个角色——一个是始终垂直于入射面的“顽固分子”（s 偏振），它的方向永远不变；另一个是位于入射面内的“随波逐流者”（p 偏振），它会主动旋转，确保自己始终垂直于出射光线的方向。透镜就像一个“指挥家”，让 p 偏振不断调整姿态，结果就是：最终出射的光线中，出现了一个意想不到的纵向（Z 方向）分量。

这个纵向分量有多强？它的强度可以达到主分量的 20% 左右，在高 NA 聚焦中完全不能忽略。而且，这个分量的出现与透镜的具体结构无关，只取决于光线的出射方向——这是一个普适的几何光学结论。

有了这个直观图像，我们就可以分别计算三个方向的偏振分量在焦平面上的分布，而不必纠缠于复杂的麦克斯韦方程组。

03/高NA聚焦的数值结果：三个分量的对称性

为了定量展示偏振弯曲的影响，我们对一无像差的齐明透镜进行了仿真。透镜参数为：NA = sin75° ≈ 0.966，焦距 f = 3000λ（λ 为波长）。入射光为沿 X 方向线偏振的均匀平面波。整个计算在普通办公电脑上耗时不到三秒。

焦平面上的三个强度分布

通过仿真得到的 X、Y、Z 三个偏振分量的强度分布，如图2所示。
在OAS仿真环境中，我们构建了一个包含不透明圆盘的模型。光束在传播过程中遇到障碍物，边缘发生衍射。探测器捕获到的强度分布显示，圆盘后方确实形成了一个巨大的圆形黑影，但在黑影的最中心，一个极小却极其明亮的斑点清晰可见。

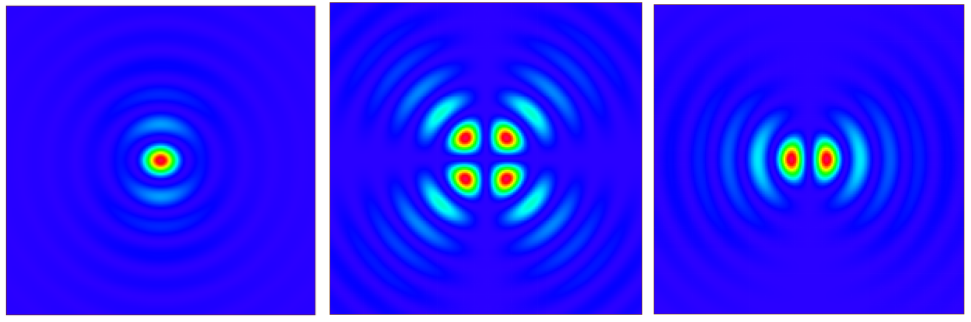

图2.三个偏振分量的强度分布图

从图中可以看到X 分量（入射偏振方向）：占据绝对主导，光斑形状接近圆形但略有拉伸；Y 分量（垂直于入射偏振）：强度很弱，但呈现出四重对称性——四个瓣对称分布在坐标轴 45° 方向上；Z 分量（纵向）：强度不可忽略，其形状呈现二重对称性，两个主瓣沿 X 轴方向延伸。Z 分量的产生完全是高 NA 下光线大角度偏折的“杰作”。

为了更清晰地观察细节，图 3 给出了上述强度分布的伪彩色图。

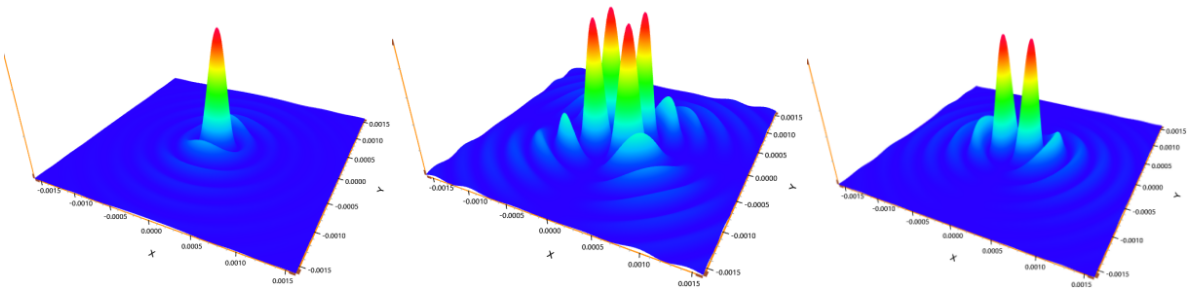

图3 焦平面上强度分布的伪彩色图

灰度图显示，Y 分量的四个瓣虽然强度很弱，但空间范围与主瓣相当；而 Z 分量在焦点中心恰好为零，两侧有两个明亮的“耳朵”，像极了聚焦光斑的“小酒窝”。

总电场能量密度：椭圆光斑与分辨率提升

将三个分量的强度相加，得到焦平面上的总电场能量密度分布。图 4 的等高线图显示了一个清晰的椭圆轮廓。

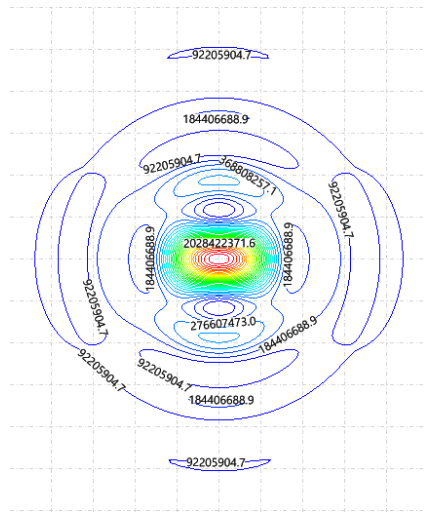

图4 三个强度分布图之和的等高线图，即齐明透镜焦平面上的总电场能量密度分布

在高数值孔径下，线偏振光聚焦后会形成一个椭圆光斑。这个光斑的长轴平行于入射光的偏振方向，而短轴则垂直于偏振方向。

这意味着什么？简单来说，光斑在短轴方向上更“瘦”，因此在该方向上的分辨率更高；而在长轴方向上更“胖”，分辨率则相对较低。这个看似简单的物理现象，在实际应用中却引发了一系列意想不到的“蝴蝶效应”。

04/芯片巨头的“偏振焦虑”

在早期的 45nm 及以下制程光刻机研发中，工程师们曾一度非常头疼。他们发现，无论怎么优化透镜曲率，芯片上某些特定方向的线条总是比另一个方向的线条模糊（即“各向异性”）。

后来大家才意识到，这正是线偏振光在极高 NA 下形成的“椭圆光斑”在作祟。为了解决这个问题，现代高端光刻机的照明系统（Illuminator）变得极其复杂，它们不仅要控制光的强度，还要精密地控制光的偏振态（例如使用 TE 偏振光照明），以确保在晶圆上刻出的线条横平竖直，粗细一致。

05/结论：别再用标量理论“刻舟求剑”

从芯片上的“偏振焦虑”上，我们看到，在高数值孔径（NA > 0.7）的今天，矢量衍射效应已不再是书本上的理论，而是决定系统性能的核心因素。
标量理论曾服务了半个世纪，但面对逼近物理极限的现代光学系统，它已力不从心。纵向分量的出现、光斑的各向异性，这些由偏振主导的“戏码”必须被纳入设计考量。
幸运的是，我们不再需要像前辈那样手动推导复杂的麦克斯韦方程组。借助现代化的光学仿真工具，工程师可以快速、精准地捕捉这些“隐形导演”的意图，将挑战转化为机遇，从而设计出更完美的光学系统。
